Pengertian VLAN
Virtual LAN atau disingkat
VLAN merupakan sekelompok perangkat pada satu
LAN atau lebih yang dikonfigurasikan (menggunakan
perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.
Membuat VLAN di Mikrotik:
1. Hal pertama yang harus dilakukan sebelum membuat Vlan di mikrotik adalah dengan mengisi
ip, user name dan password di mikrotik, lihat gamabr dibawah ini.
2. Inilah tampilan awal mikroeik, lihat gambar dibawah ini.
3. Untuk membuat Vlan, terlebih dahulu masuk ke menu
Interfaces, lihat gambar dibawah ini.

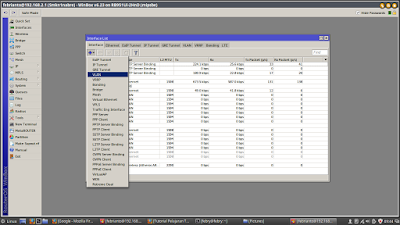

4. Setelah itu klik tanda
+ kemudian pilih
Vlan, lihat gambar dibawah ini.
5. Setelah itu klik
General kemudian dibagian
Name, isi nama Vlan anda misalnya example, kemudian dibagian
VLAN ID isi sesuai dengan amgka yang anda inginkan, kemudian dibagian
interfaces, disini kita memilih vlan kita kita buat di ether berapa disini saya membuat
vlan example berada pada ether2, lihat gambar dibawah ini.
6. Setelah itu klik
Apply kemudain klik
ok, lihat gambar dibawah ini.
7. Lihat gambar vlan yang di block di bawah ini,
vlan yang bermana example tersebut merupakan vlan yang tadi saya buat.
8. Setelah itu klik di menu
Ip kemudian
address, lihat gambar dibawah ini.
9. Setelah window ip address muncul kemudian klik tanda
+ (add), lihat gambar dibawah ini.
10. Setelah itu dibagian
Address isi ip address baru kamu buat vlan yang kamu buat ip addressnya misalnya
10.32.32.1/24 dan dibagian
Interfaces pilih vlan yang bernama example yang tadi di buat, lihat gambar dibawah ini.
11. Setelah itu klik
Apply kemudain klik
ok, lihat gambar dibawah ini.
12. Lihat gambar ip address yang di block di bawah ini, gambar tersebut merupakan
ip address vlan example yang tadi saya buat.
